AI 大模型正从单模态朝着多模态进化，这种跨模态的理解才能，带动智能眼镜升级到多模态交互的新阶段。智能眼镜给大模型供给落地的使用场景和用户交互接口，大模型则为眼镜注入强壮的智能处理才能。智能眼镜具有独立操作体系、可装置软件的可穿戴设备，兼具简洁易用、体积细巧的特色，是未来智能科技的重要增长点之一。

  首要为 AI 眼镜供给各类硬件组件，是产业链的根底支撑，包括多个细分范畴：

  其他中心硬件：还有传感器模组（IMU 传感器、摄像头厂商）、交互模组、电源、结构件等供货商。

  AI 眼镜的软件建立、体系开发、计划整合及产品出产功用，包括 ODM/OEM 厂商、软件与体系开发商、AI 大模型厂商，担任将上游硬件转化为具有完好功用的产品雏形。

  聚集产品的终端落地与出售，AI 眼镜品牌厂商，出售途径则包括传统视光途径商与消费电子途径商，担任将产品触达终端用户。

  当时光学成像技能包括光波导、自在曲面和Birdbath三种计划。从成像原理看，自在曲面与Birdbath需外置显现屏，难以满意便携性和轻量化要求；而光波导可将显现器内置于镜架中，更合适代替传统眼镜。衍射光波导的光栅规划自在度高、工艺较简略。

  第一代光波导技能选用纳米压印工艺（Nanoimprint Lithography），其基底为玻璃或树脂资料。光栅结构选用有机资料制作，一般在基底上涂覆光敏聚合物（如UV固化胶），然后经过纳米压印技能在涂层上构成微纳米级的外表浮雕光栅（Surface Relief Grating，SRG）结构。

  这种工艺经过物理压印的方法，将预制的模板图画转移到树脂资料上，具有本钱比较来说较低、工艺流程相对简略的优势，合适初期的技能验证和小规模出产。

  光栅作为衍射光波导的要害组成部分，光栅描摹直接决议光在波导内部衍射的方向和功率散布，AI眼镜为完成轻浮化规划和高亮度继续成像，出产的悉数过程中的热量堆积压力大，聚合物资料在积热压力下有可能会呈现光栅结构变形现象，从而导致彩虹纹和色散的加重。加上有机资料自身在光学功能上的缺点，还会呈现眼镜显现功能直线下降、续航缩短等一系列直接影响顾客体会的问题。

  在光栅工艺流程中，常呈现实践形状与规划不符的状况，如周期差错、残留层、深度差错等。因而对光栅进行精准量测变得至关重要。

  观测光栅周期，即相邻两条纹理的距离，单位一般为纳米（nm），是最要害参数，直接影响可衍射的光波长规模，周期越小，能处理的光波长越短。

  占空比：光栅纹理宽度与周期的比值，首要影响衍射光的能量分配，决议虚拟图画的亮度均匀性。

  光栅深度是光栅纹理在镜片外表的洼陷/凸起高度，影响光的相位调制才能，过深或过浅会导致衍射功率下降，画面发暗或重影。

  ZEISS Sigma具有多样的产品功能包括：Gemini 1的光学体系由三个元件组成：物镜、电子束推进器和具有Inlens勘探原理的勘探器。其间，物镜的规划将静电场与磁场的作用力相结合，大大优化光学功能的一起，降低了样品所在的场影响。如此也可完成对磁性资料等具有应战性的样品的高品质成像。Inlens勘探原理经过对二次电子（SE）和/或背散射电子（BSE）的勘探来确保高效的信号检测，一起大幅度缩短获取图画的时刻。电子束推进器确保了小尺度的电子束斑和高信噪比。

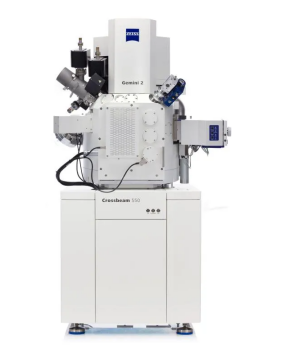

  ZEISS Crossbeam 兼具精密加工与高分辩成像的两层优势，它支撑最大 100nA 束流操控以完成精密束斑，可满意快速样品切开和纳米加工需求；其分辩率可达 3nm（@30kV），既适配精准加工使用需求，也适用于FIB 明晰成像；离子束加快电压掩盖 500V - 30kV 的宽规模，能在样品制备过程中最大极限削减损害与非晶化；调配 ZEISS Gemini 电子镜筒，无磁场走漏的特性可完成边切边看的高效操作形式。

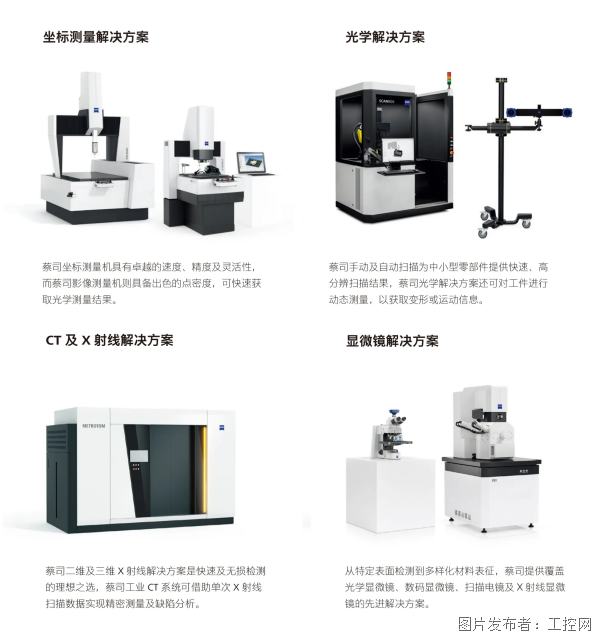

  蔡司具有丰厚的产品线包括显微镜，蓝光扫描仪，三坐标，工业CT，助力全面处理电子客户面对质量应战与痛点。
